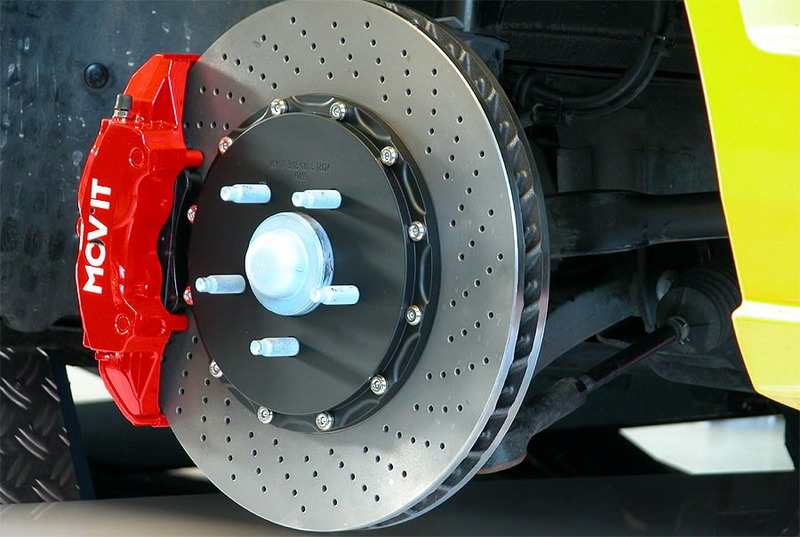

Kotúčové Brzdy

Kotúčové brzdy vytvárajú trenie tým, že zvierajú kotúč rotujúci spoločne s kolesom dvojicou (alebo dvojicami) brzdových platničiek. Je to najpoužívanejší typ prevádzkových bŕzd.

Výhody kotúčových bŕzd:

• Lepšie chladenie (kotúč je voľne vystavený okoliu).
• Jednoduchšia konštrukcia a tým pádom aj jednoduchšia údržba.
• Menšia náchylnosť na fading v dôsledku prehriatia alebo vlhkosti oproti bubnovým brzdám.
• Na rozdiel od bubnových bŕzd so samozosilňovacím účinkom (ktorý je nelineárny a ťažšie predvídateľný), kotúčové brzdy majú brzdný účinok priamo úmerný stlačeniu brzdového pedála, čo umožňuje presnejšie dávkovanie brzdnej sily.

Nevýhody kotúčových bŕzd:

• Drahšie na výrobu.
• Vyššia sila potrebná na dosiahnutie adekvátnej brzdnej sily (potreba posiňovaču).
• Zložitejšia integrácia parkovacej brzdy.
• Vyššia frekvencia údržy ako bubnové.
• Viac náchylné na koróziu a znečistenie.
• Hlučnejšie (ak kotúč mierne zhrdzavie, brzdy začnú pískať).

Rozdelenie

Kotúčové brzdy sa rozdeľujú podľa konštrukcie strmeňa na:

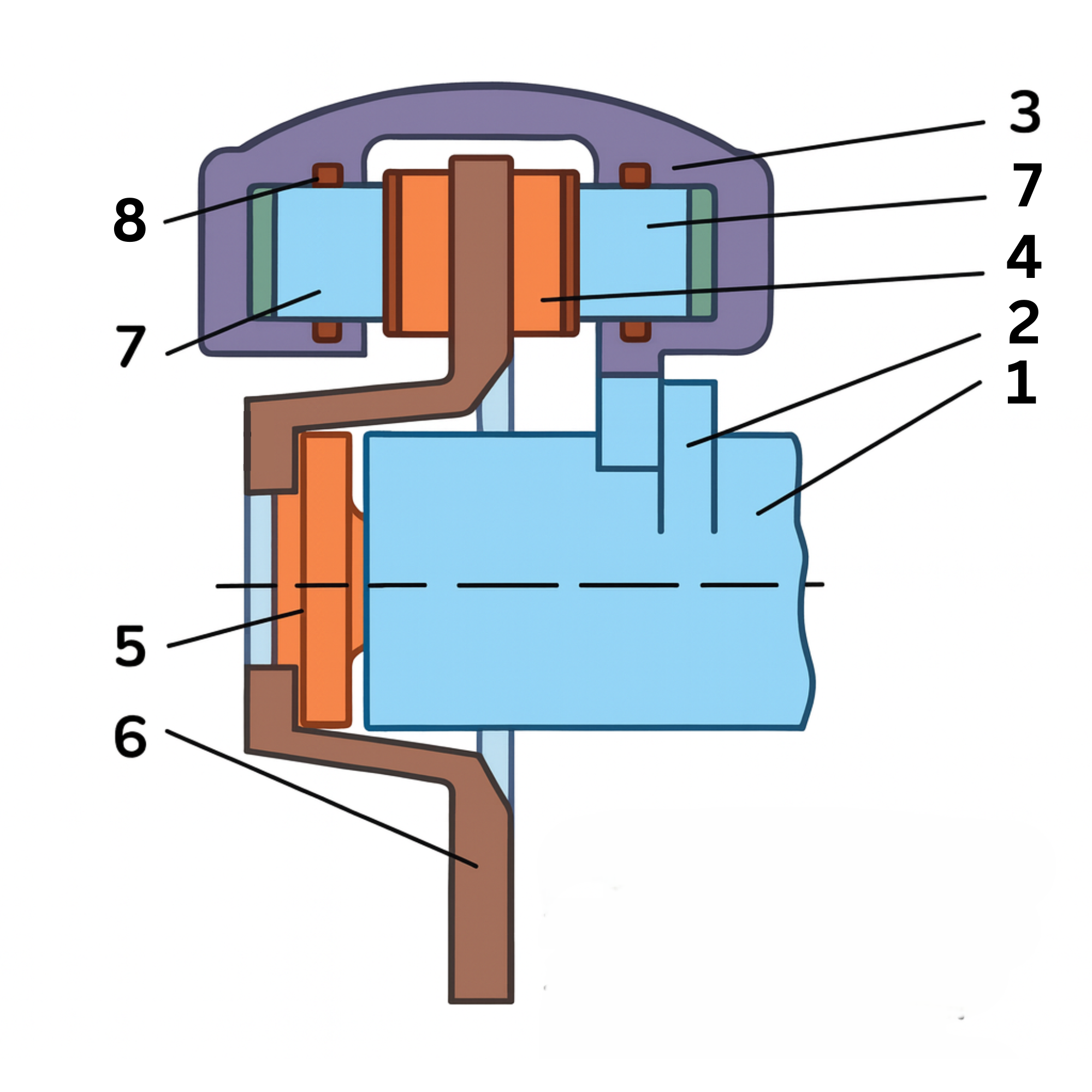

Kotúčová brzda s pevným strmeňom

Hlavné časti

1 - Zavesenie
2 - Príruba
3 - Brzdový strmeň
4 - Brzdové doštičky
5 - Náboj kolesa
6 - Brzdový kotúč
7 - Hydraulický brzdový valček
8 - Tesnenie

Princíp činnosti:

Dva piestiky (alebo viac) sú tlakom kvapaliny tlačené smerom ku kotúču z jednej a druhej strany. Strmeň je pevne priskrutkovaný k zaveseniu a nepohybuje sa.

Výhody:

• Rovnomerné opotrebovanie: Vďaka symetrickému pôsobeniu piestikov sa brzdové doštičky opotrebúvajú rovnomerne na oboch stranách kotúča na rozdiel od posuvného strmeňa, kde sa vždy viac opotrubúva vonkajšia doštička.
• Vysoká brzdná sila: Konštrukcia vytvára veľmi vysokú a okamžitú brzdnú silu (vyššiu ako pri plávajúcom strmeni s jedným piestikom).
• Odolnosť voči deformácii: Ak sa strmeň mierne deformuje, brzda bude stále funkčná. Pri plávajúcom strmeni je však na deformáciu veľmi náchylné posuvné uloženie (ak ku nej dôjde, brzda sa zasekne).
• Lepšie odvádzanie tepla: Väčšia a otvorenejšia konštrukcia umožňuje efektívnejšie chladenie, ako pri posuvnom strmeni.

Nevýhody:

• Vyššie výrobné náklady: Výroba strmeňa s viacerými presne opracovanými otvormi pre piestiky je drahšia.
• Väčšia hmotnosť: Strmene sú spravidla ťažšie, čo negatívne ovplyvňuje jazdné vlastnosti a komfort vozidla (odpruženie musí pracovať s väčšou hmotou).
• Horšia údržba: Výmena piestikov alebo tesnení je náročnejšia a drahšia kvôli ich vyššiemu počtu.

Použitie:

Športové a výkonné automobily, pretekárske vozidlá a motocykle. Všade, kde je požiadavka na maximálnu, spoľahlivú a opakovateľnú brzdnú silu a odolnosť voči vysokému zaťaženiu.

Kotúčová brzda s plávajúcim strmeňom

Hlavné časti:

1 - Zavesenie
2 - Príruba
3 - Brzdový strmeň
4 - Brzdové doštičky
5 - Náboj kolesa
6 - Brzdový kotúč
7 - Hydraulický brzdový valček
8 - Posuvné vedenie strmeňa
9 - Tesnenie

Princíp činnosti:

Na jednej strane kotúča sa nachádza jeden piestik (niekedy aj dva). Tlak kvapaliny tlačí piestik a platničku z jednej strany ku kotúču. Kvôli Pascalovmu zákonu sa zároveň celý strmeň posúva po vodiacich čapoch smerom k druhej strane a pritláča druhú platničku.

Výhody:

• Nižšie výrobné náklady: Konštrukcia s jedným piestikom a posuvným mechanizmom je výrazne lacnejšia na výrobu.
• Nižšia hmotnosť: Strmene sú ľahšie, čo pozitívne vplýva na jazdné vlastnosti a komfort.
• Jednoduchá údržba: Výmena brzdových doštičiek je rýchla a jednoduchá.
• Ľahká integrácia parkovacej brzdy: Konštrukcia umožňuje jednoducho začleniť mechanizmus ručnej brzdy priamo do strmeňa (takmer nemožné pri pevnom strmeni).

Nevýhody:

• Nerovnomerné opotrebenie: Platnička na strane piestika sa opotrebúva rýchlejšie, ako tá na opačnej strane.
• Citlivosť na znečistenie a koróziu: Vodiace čapy sú vystavené vonkajším vplyvom. Ich zaseknutie v dôsledku korózie alebo nečistôt (napríklad ak sa poškodí prachovka) je pomerne častým problémom, ktorý vedie k trvalému pribrzďovaniu alebo výraznému zníženiu brzdnej sily.
• Nižšia brzdná sila: V porovnaní s viacpiestikovými pevnými strmeňmi je maximálna brzdná sila spravidla nižšia.

Použitie

Drvivá väčšina sériovo vyrábaných osobných automobilov na prednej aj zadnej náprave. Takisto sa používa aj pri ľahkých úžitkových vozidlách.
